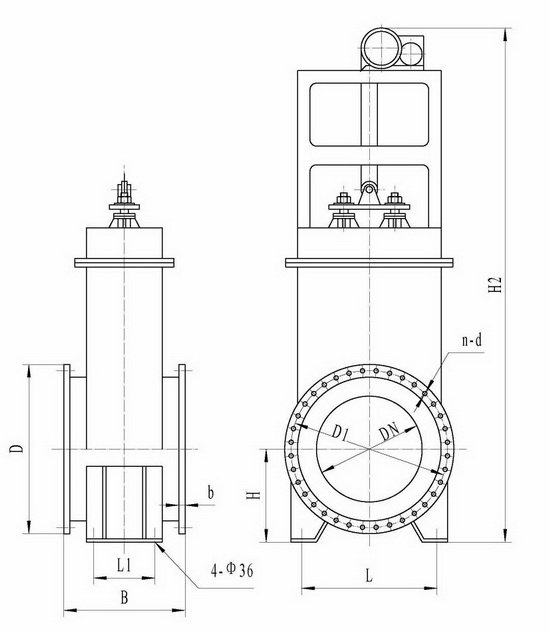

外形图:Outline

外形连接尺寸:Profile dimensions
|
DN
|
D
|
D1
|
B
|
b
|
n-d
|
H
|
H1
|
H2
|
L
|
L1
|
|
1000
|
1430
|
1370
|
700
|
16
|
32-Φ22
|
785
|
2945
|
4345
|
1000
|
370
|
|
1100
|
1530
|
1470
|
700
|
16
|
36-Φ22
|
835
|
3140
|
4640
|
1100
|
370
|
|
1200
|
1630
|
1570
|
700
|
16
|
36-Φ22
|
895
|
3355
|
4955
|
1200
|
370
|
|
1300
|
1730
|
1670
|
700
|
16
|
40-Φ22
|
945
|
3555
|
5255
|
1300
|
370
|
|
1400
|
1830
|
1770
|
700
|
20
|
40-Φ22
|
995
|
3755
|
5555
|
1400
|
370
|
|
1500
|
1930
|
1870
|
700
|
20
|
44-Φ22
|
1045
|
3955
|
5855
|
1500
|
370
|
|
1600
|
2030
|
1970
|
750
|
20
|
44-Φ22
|
1105
|
4255
|
6355
|
1520
|
400
|
|
1700
|
2130
|
2070
|
750
|
20
|
48-Φ22
|
1155
|
4455
|
6655
|
1620
|
400
|
|
1800
|
2230
|
2170
|
750
|
20
|
48-Φ22
|
1210
|
4660
|
6960
|
1720
|
400
|
|
1900
|
2330
|
2270
|
750
|
20
|
48-Φ22
|
1260
|
4860
|
7260
|
1820
|
400
|
|
2000
|
2430
|
2370
|
750
|
20
|
48-Φ22
|
1310
|
5060
|
7560
|
1920
|
400
|
|
2100
|
2530
|
2470
|
800
|
20
|
48-Φ22
|
1380
|
5380
|
8080
|
1800
|
450
|
|
2200
|
2630
|
2570
|
800
|
20
|
52-Φ22
|
1430
|
5580
|
8380
|
1900
|
450
|
|
2300
|
2750
|
2685
|
800
|
24
|
52-Φ26
|
1480
|
5630
|
8530
|
2000
|
450
|
|
2400
|
2850
|
2785
|
800
|
24
|
56-Φ26
|
1545
|
5995
|
8995
|
2100
|
450
|
|
2500
|
2950
|
2885
|
800
|
24
|
60-Φ26
|
1595
|
6195
|
9295
|
2200
|
450
|
