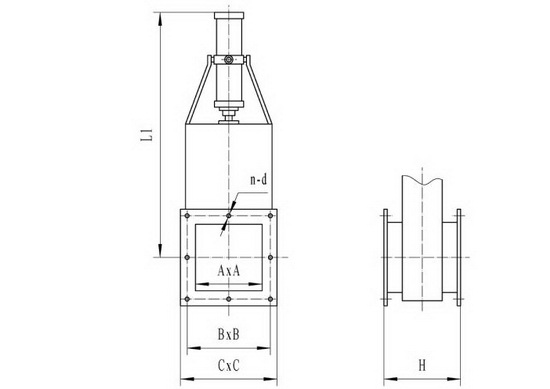

QPB-F外形图：Outline
QPB-F外形连接尺寸：Profile dimensions
|
A×A
|
B×B
|
C×C
|
H
|
n-d
|
L1
|
|
200×200
|
245×245
|
296×296
|
120
|
8-Φ10
|
960
|
|
250×250
|
305×305
|
346×346
|
120
|
12-Φ10
|
1170
|
|
300×300
|
355×355
|
496×496
|
120
|
12-Φ10
|
1320
|
|
350×350
|
460×460
|
470×4700
|
140
|
12-Φ12
|
1470
|
|
400×400
|
460×460
|
520×520
|
140
|
16-Φ12
|
1620
|
|
450×450
|
560×560
|
570×570
|
140
|
16-Φ12
|
1770
|
|
500×500
|
560×560
|
630×630
|
160
|
20-Φ14
|
1930
|
|
600×600
|
660×660
|
730×730
|
160
|
20-Φ14
|
2230
|
|
630×630
|
690×690
|
760×760
|
160
|
20-Φ14
|
2320
|
|
700×700
|
760×760
|
860×860
|
160
|
20-Φ14
|
2550
|
|
750×750
|
810×810
|
880×880
|
160
|
20-Φ14
|
2700
|
|
800×800
|
870×870
|
940×940
|
180
|
24-Φ14
|
2850
|
|
850×850
|
970×970
|
990×990
|
180
|
24-Φ14
|
3000
|
|
900×900
|
970×970
|
1040×1040
|
180
|
24-Φ14
|
3150
|
|
1000×1000
|
1070×1070
|
1140×1140
|
180
|
28-Φ18
|
3540
|
|
1100×1100
|
1170×1170
|
1240×1240
|
180
|
28-Φ18
|
3840
|
|
1200×1200
|
1275×1275
|
1350×1350
|
200
|
28-Φ18
|
4140
|
|
1300×1300
|
1375×1375
|
1450×1450
|
200
|
32-Φ18
|
4440
|
|
1400×1400
|
1475×1475
|
1550×1550
|
200
|
36-Φ18
|
4740
|
