技术参数表：Technical Data Sheet
|
技术性能 Name
|
技术参数Parameters
|
|
公称压力 PN
|
0.05MPa
|
|
泄漏率Leakage rate
|
≤1.5％
|
|
适用温度Temperature
|
≤300℃
|
|
适用介质Medium
|
空气、粉尘气体等Air, gas with powder
|
|
自动执行器
Actuator
|
DN280～365
|
DN400～520
|
DN600～1000
|
DN1200～2000
|
|
T:100N.m
|
T:250N.m
|
T:600N.m
|
T:1600N.m
|

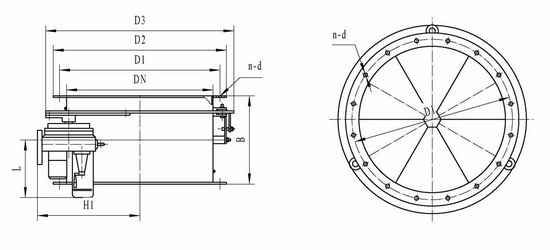

外形图：Outline
外形连接尺寸：Profile dimensions
|
DN
|
D1
|
D2
|
D3
|
B
|
n-d
|
片数
|
H
|
H1
|
L
|
|
280
|
306
|
324
|
480
|
250
|
8-Φ10
|
4
|
695
|
305
|
380
|
|
310
|
330
|
350
|
500
|
250
|
12-Φ10
|
4
|
695
|
315
|
380
|
|
320
|
350
|
367
|
520
|
250
|
16-Φ8
|
4
|
695
|
325
|
380
|
|
360
|
394
|
416
|
580
|
300
|
16-Φ8
|
4
|
695
|
355
|
380
|
|
365
|
385
|
410
|
580
|
300
|
12-Φ10
|
4
|
695
|
355
|
380
|
|
400
|
440
|
462
|
660
|
250
|
16-Φ8
|
6
|
790
|
380
|
460
|
|
420
|
445
|
470
|
650
|
250
|
16-Φ10
|
6
|
790
|
385
|
460
|
|
450
|
490
|
512
|
700
|
250
|
16-Φ10
|
6
|
790
|
405
|
460
|
|
470
|
495
|
520
|
720
|
300
|
16-Φ10
|
6
|
790
|
415
|
460
|
|
500
|
550
|
572
|
780
|
300
|
16-Φ10
|
6
|
790
|
445
|
460
|
|
520
|
545
|
570
|
800
|
300
|
16-Φ10
|
6
|
790
|
455
|
460
|
|
600
|
650
|
576
|
880
|
300
|
16-Φ10
|
8
|
900
|
495
|
510
|
|
620
|
650
|
685
|
900
|
300
|
16-Φ10
|
8
|
900
|
510
|
510
|
|
800
|
860
|
910
|
1150
|
350
|
12-Φ12
|
8
|
900
|
635
|
510
|
|
1000
|
1065
|
1110
|
1350
|
350
|
16-Φ14
|
12
|
900
|
735
|
510
|
|
1200
|
1270
|
1330
|
1580
|
350
|
12-Φ14
|
12
|
1030
|
850
|
650
|
|
1600
|
1660
|
1700
|
2000
|
400
|
28-Φ14
|
16
|
1030
|
1070
|
650
|
|
2000
|
2070
|
2120
|
2420
|
450
|
32-Φ14
|
16
|
1030
|
1280
|
650
|
