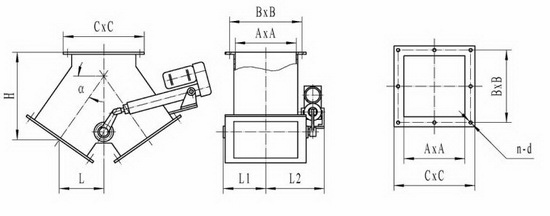

外形图：Outline
外形连接尺寸：Profile dimensions
|
A
|
B
|
C
|
α
|
H
|
L
|
n-d
|
L1
|
L2
|
|
200×200
|
245×245
|
280×280
|
45º
|
267
|
177
|
8-Φ10
|
180
|
340
|
|
50º
|
282
|
174
|
|
55º
|
299
|
161
|
|
60º
|
352
|
160
|
|
250×250
|
305×305
|
350×350
|
45º
|
298
|
198
|
12-Φ10
|
220
|
410
|
|
50º
|
330
|
193
|
|
55º
|
338
|
181
|
|
60º
|
396
|
182
|
|
300×300
|
355×355
|
400×400
|
45º
|
322
|
212
|
12-Φ12
|
250
|
440
|
|
50º
|
349
|
209
|
|
55º
|
386
|
204
|
|
60º
|
431
|
200
|
|
400×400
|
455×455
|
500×500
|
45º
|
381
|
251
|
16-Φ12
|
280
|
470
|
|
50º
|
419
|
251
|
|
55º
|
448
|
244
|
|
60º
|
525
|
245
|
|
500×500
|
555×555
|
600×600
|
45º
|
470
|
310
|
20-Φ14
|
350
|
520
|
|
50º
|
532
|
320
|
|
55º
|
557
|
290
|
|
60º
|
644
|
300
|
|
600×600
|
655×655
|
700×700
|
45º
|
502
|
290
|
20-Φ14
|
400
|
570
|
|
50º
|
561
|
310
|
|
55º
|
643
|
330
|
|
60º
|
738
|
340
|
|
700×700
|
755×755
|
800×800
|
45º
|
617
|
380
|
20-Φ14
|
450
|
650
|
|
50º
|
678
|
400
|
|
55º
|
795
|
420
|
|
60º
|
937
|
442
|
|
800×800
|
855×855
|
900×900
|
45º
|
672
|
408
|
24-Φ14
|
500
|
700
|
|
50º
|
763
|
445
|
|
55º
|
900
|
482
|
|
60º
|
1057
|
493
|
