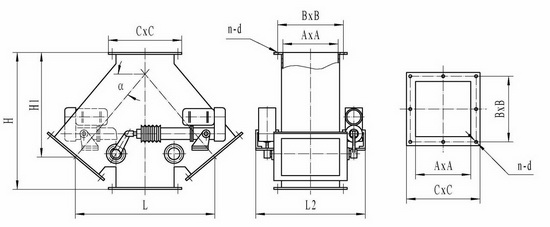

外形图：Outline
外形连接尺寸：Profile dimensions
|
A
|
B
|
C
|
α
|
H
|
H1
|
L
|
n-d
|
L2
|
|
200×200
|
245×245
|
280×280
|
45º
|
530
|
394
|
578
|
8-Φ10
|
580
|
|
50º
|
600
|
445
|
586
|
|
55º
|
650
|
505
|
580
|
|
60º
|
735
|
594
|
590
|
|
250×250
|
305×305
|
350×350
|
45º
|
605
|
448
|
676
|
12-Φ10
|
620
|
|
50º
|
675
|
512
|
684
|
|
55º
|
735
|
585
|
692
|
|
60º
|
820
|
656
|
710
|
|
300×300
|
355×355
|
400×400
|
45º
|
690
|
499
|
748
|
12-Φ12
|
750
|
|
50º
|
750
|
568
|
760
|
|
55º
|
820
|
638
|
760
|
|
60º
|
910
|
741
|
810
|
|
400×400
|
455×455
|
500×500
|
45º
|
825
|
598
|
926
|
16-Φ12
|
850
|
|
50º
|
930
|
699
|
980
|
|
55º
|
1020
|
784
|
1008
|
|
60º
|
1150
|
935
|
1010
|
|
500×500
|
555×555
|
600×600
|
45º
|
1000
|
730
|
1150
|
20-Φ14
|
960
|
|
50º
|
1110
|
838
|
1194
|
|
55º
|
1250
|
972
|
1264
|
|
60º
|
1425
|
1170
|
1294
|
|
600×600
|
655×655
|
700×700
|
45º
|
1297
|
921
|
1412
|
20-Φ14
|
1080
|
|
50º
|
1430
|
1027
|
1484
|
|
55º
|
1500
|
1133
|
1462
|
|
60º
|
1677
|
1351
|
1536
|
|
700×700
|
755×755
|
800×800
|
45º
|
1450
|
1029
|
1558
|
20-Φ14
|
1260
|
|
50º
|
1520
|
1128
|
1618
|
|
55º
|
1708
|
1311
|
1700
|
|
60º
|
1863
|
1506
|
1700
|
|
800×800
|
855×855
|
900×900
|
45º
|
1635
|
1125
|
1720
|
24-Φ14
|
1360
|
|
50º
|
1702
|
1232
|
1814
|
|
55º
|
1892
|
1449
|
1892
|
|
60º
|
2145
|
1735
|
1826
|
